アタッチメント 汎用チャック

  • フィルム
  • 汎用

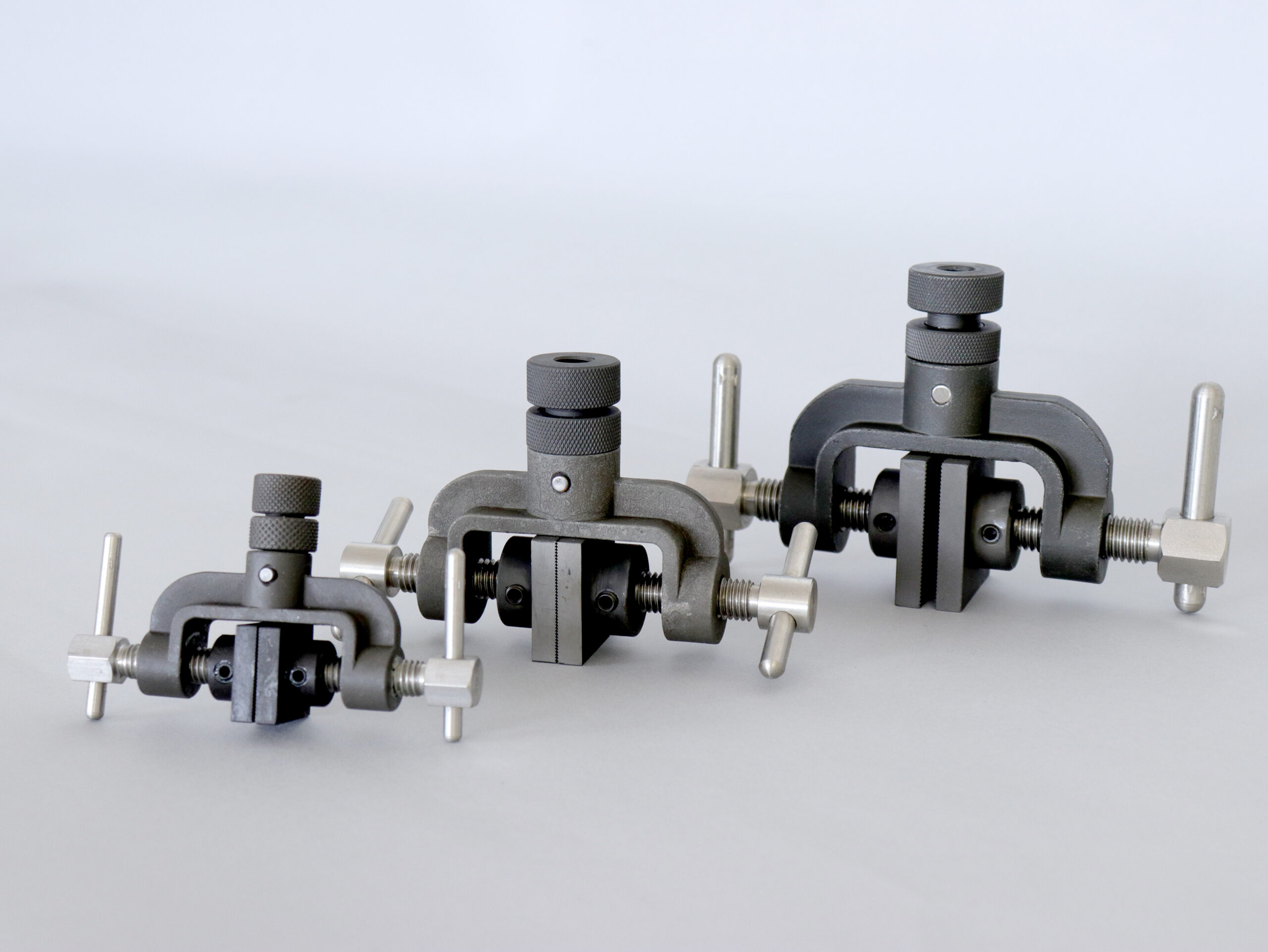

引張試験用の一般的な試験片を固定する治具です。
※硬度の高い試料ではすべりが生じることがあります。
※上下で使用する場合は一対必要です。

  • GP-1K1 取付イメージ

仕様

型 式 チャック寸法
(Tは開口幅)
取付ネジ寸法 耐荷重 重 量 図 面
GP-1K1 □ 20 x T 10 M 6 1kN 約150g 外形図
GP-2K1 □ 30 x T 16 M10 2kN 約420g 外形図
GP-5K1 □ 40 x T 20 M10 5kN 約705g 外形図

※耐荷重は標準的な使用での値です。
