  5. 自動縦型サーボスタンド
    JSV-H1000

簡易荷重試験機 自動縦型サーボスタンド
JSV-H1000

本機は、弊社製ハンディフォースゲージ HFシリーズ専用の自動縦型サーボスタンドです。

試験スピードや測定範囲など、荷重試験に求められるさまざまな設定を行うことができ、多彩な試験を行うことが可能です。

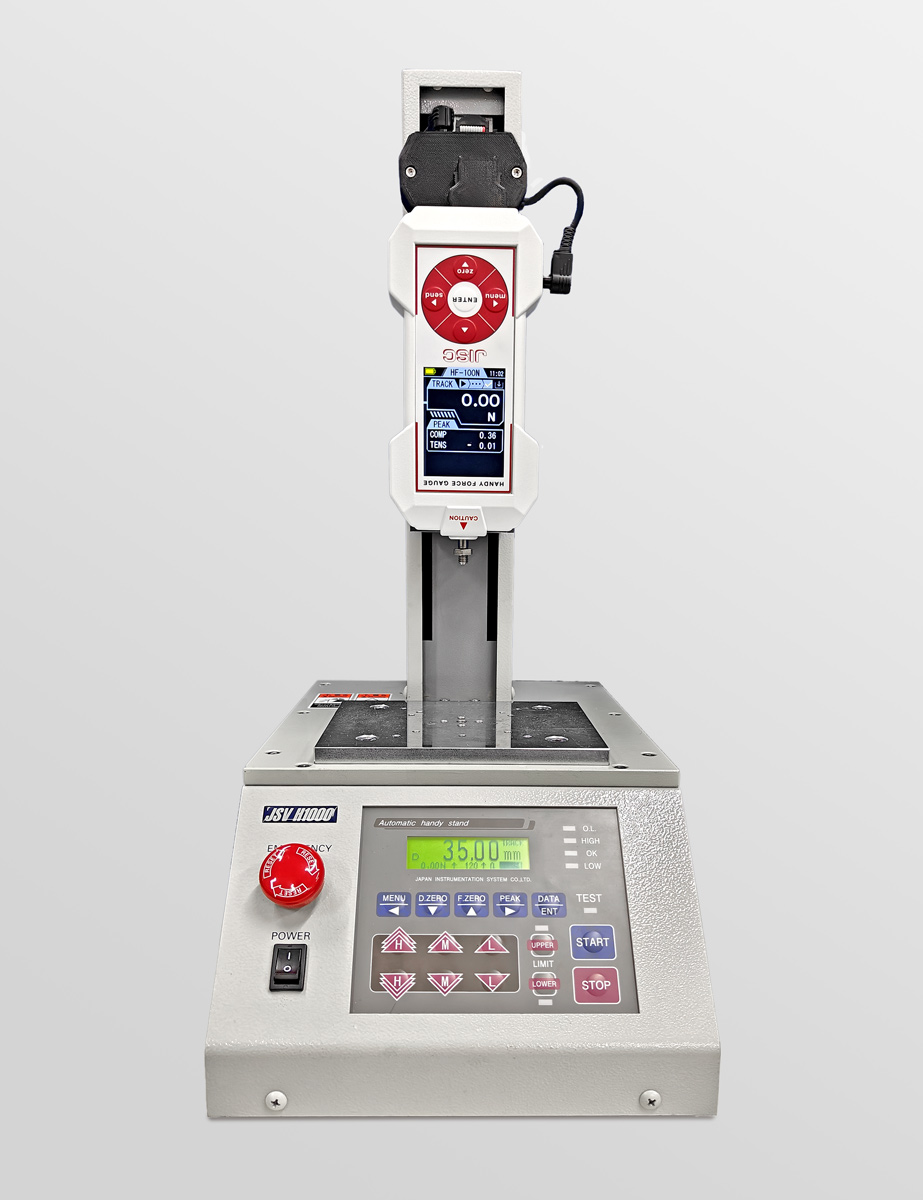

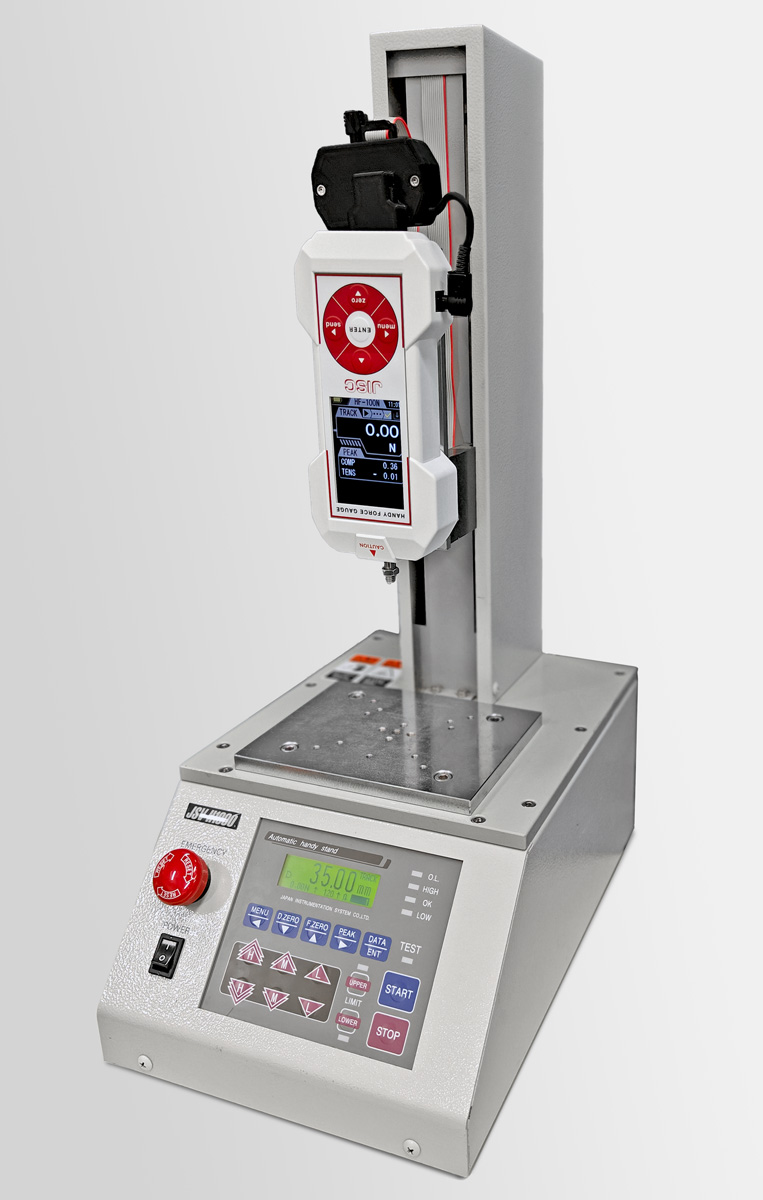

  • JSV-H1000メイン

特徴

  • 簡易型の自動測定機

    「ハンディフォースゲージ HFシリーズ」と組み合わせて、荷重測定を補佐するためのテストスタンドです。
    ボールねじ、サーボモーターによる自動制御を実現します。

  • 簡単モードと詳細モードで設定方法が選べる
    jsv設定ディスプレイ

    簡単モード:試験画面上でスピーディーに設定が行えるモード
    機能は限定されますが、一時的な試験に便利です。
    詳細モード:設定項目が細かく用意され、緻密な試験条件の設定が行えるモード
    公差判定や繰り返し回数の設定など、本格的な自動試験が行えます。

  • オーバーロード防止機能

    オーバーロード防止機能を搭載しています。HFとの通信により過負荷を判断すると自動停止します。

  • 見やすいバックライト付LCD

    視認性に優れたバックライト付LCDを採用。
    また操作感に優れたキー割り当てで、HF本体に触れる必要がありません。
    ※事前にHF本体の設定が必要です。また特殊な公差判定の使用時はHF本体での設定が必要になります。

  • 簡単設定

    試験速度や測定範囲などの数値設定はデジタル式で正確かつ簡単に設定できます。

  • 自動原点機能搭載

    原点出しが容易に行えます。

  • 公差判定機能を標準装備
    JSV/JSH公差判定イメージ

    公差判定は詳細モードでのみ機能します。

  • 多言語・フリー電圧

    日本語、英語、中国語、韓国語の4ヵ国語に対応。電源電圧も100V~240Vまで使用可能です。

  • コンパクトだけど高い負荷能力

    実用的なコンパクト設計でありながら、1kN(100kgf)までの負荷能力を持っています。

  • ソフトウェア標準付属

    <イージーグラフチャートソフト SOP-EG1>
    簡単な設定で本格的な波形をリアルタイムに見ることができるPC用ソフトウェアです。測定条件の管理や連続測定によるPEAK荷重推移グラフなどに加え、ヒント機能など使いやすさに重点を置いた機能を備えています。
    PCとの接続で、サーボスタンドは本格的な測定をより簡単にできます。
    Microsoft社製表計算ソフトExcelとの連携を重視。そのままデータ処理に移れます。
    ユーザー様の使用条件に合わせた専用ソフトのオーダーメイドにも対応しておりますので、お気軽にご相談ください。

  • 低コストでの導入が可能

    高度な精度が要求される試験・測定には HITシリーズ・MAXシリーズの使用をお勧めします。また、ばね試験にはPROシリーズ等をお使いください。

仕様

型式 JSV-H1000
負荷容量 1000N
荷重分解能 取り付けるHFに準じる
(1/9999)※HFの秤量により異なります。
荷重表示の精度 取り付けるHFに準じる
(F.S.の±0.2%以下)
長さ最小表示単位 0.01 mm
(100 mm以上は0.1 mm単位)
試験速度 1~600 mm/min
ヘッド制御方式 精密ボールねじとサーボモーターによる
最大測定長さ 250 mm
保護停止機能 上下ハードリミットスイッチ
オーバーロード停止システム
上下ソフトリミット設定
STOPキーおよび非常停止スイッチ
インターフェイス USB(Type-B) / RS232C
電源電圧 AC100V~AC240V
消費電力(HF含む) 100VA
寸法 W220×D340×H530
使用周囲温度範囲 0~+40℃
重量 AC100V~AC240V
寸法 W338×D276×H424
JSVサイズ
※画像のデジタルハンディフォースゲージは別売です。

JSVバックパネル
※本体背面の各種インターフェース

治具プレート寸法図 PDF

重量 約18kg
言語 日本語・英語・中国語(簡体字・繁体字)・韓国語 4か国語対応

※製品の仕様は予告なしに変更する場合がございます。



標準付属品

AC電源ケーブル・アース用ケーブル・HF取付用ボルト&レンチ・PCソフト SOP-EG1・USBケーブル(A-B)等



オプション

●ストローク延長、間口延長オプション

ストロークが350mmとなるロングタイプモデル「JSV-H1000-L」のご用意がございます。また、長い試料に対して間口を延長できるブラケット等のオプションもご用意がございます。

●外部入出力IOユニット SOP-IO1

外部入力による外部スタートと、公差判定結果を出力することが可能になる端子ユニットです。
フットスイッチなどを利用した試験開始や遠隔スタート、公差判定によるシューター機構の開閉制御などに応用可能です。

●プリンターセット SOP-PR1

プリンター CT-S280RSJ と接続ケーブルのセットです。測定結果の記録を手軽に行うことができます。

●AN用ブラケットセット SOP-AN1

本体の標準ブラケットと交換することにより、弊社製アナログフォースゲージANシリーズを取り付けることが可能になります。(機能が限定されます。)

●各種アタッチメント

弊社では試料固定のためのさまざまなアタッチメントをご用意しています。
また、特殊な治具類の設計製作も承っておりますので弊社もしくは販売店までご相談ください。
