    PRO-T・PRO-TTシリーズ

ばね試験機 自動トーションばね試験機
PRO-T・PRO-TTシリーズ

トーションコイルばね(ねじりばね)の荷重・トルク試験、特性試験を行うための試験機です。
角度を入力して荷重・トルクの測定ができ、またS(スペシャル)グレードでは指定トルクを元に角度を測定することができます。
PROシリーズと同様、全機種JIS B 7738「コイルばね圧縮引張試験機」の0.5級(最高等級)に準拠しています。

本機は再現性の高いトーションばね試験機として特許を取得しています。(PAT.4090398)

  • PRO-T外観
  • PRO-TT外観
  • PRO-T外観
  • PRO-TT外観

特徴

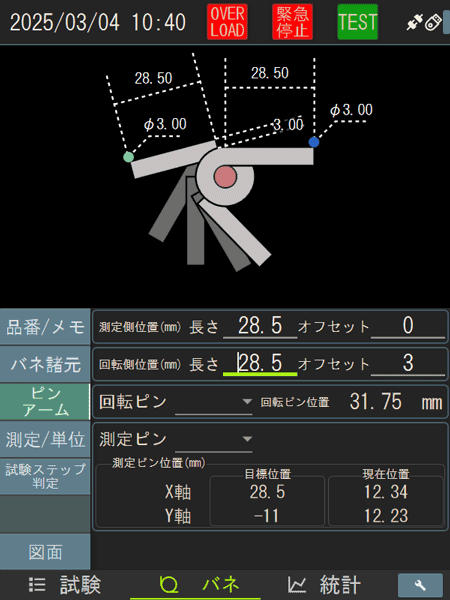

  • 対話型の条件設定

    対話式メッセージに従って試験条件の設定が行えます。

  • 多種の測定結果を一度で取得

    1,2,3 段荷重(トルク)・ばね定数・自由角度・往復荷重平均値(トルク)等の測定が簡単に行えます。

  • 自動の補正機能

    自動原点機能と自動角度補正機能を備えており、角度精度が特に優れています。

  • 適合規格

    JIS B 7738 「コイルばね圧縮引張試験機」の0.5級(最高等級)に準拠しています。

  • 専用PCソフトウェア(オプション)

    トーションばね試験機の専用PCソフトもバリエーションが揃っております。
    PCから試験機の操作、成績書の印刷なども可能です。

  • 用途に応じた2グレード

    ベーシック(B)とスペシャル(S)の2種類のグレードがあります。
    SグレードはBグレードに加え、指定トルクを元に角度を測定する機能、多段ステップ測定を行う機能がございます。

  • 微小なトーションばね専用機もラインナップ
    PRO-TTカバー開け

    微小荷重トーションばね用の「PRO-TT」シリーズをご用意しております。
    こちらは高精度トルクセルを使用することで1N・m以下の微少なばねに対応しています。
    PRO-TT シリーズでは指定角度では極低速回転でトルクを測定し、バラつきの少ない高再現性を実現しています。

仕様

※□にはB(ベーシック) 、またはS(スペシャル)のグレードが入ります。

型 名 PRO-T□-50N PRO-T□-100N PRO-T□-500N
負荷能力
(トルク)
3 N・m 6 N・m 20 N・m
負荷能力
(荷重)
50 N 100 N 500 N
レンジ切替(2段) 50 N/5 N 100 N/10 N 500 N/50 N
最小表示 0.001 N 0.01 N
最小読み 0.001 N・mm 0.01 N・mm
計測単位 N(kgf,gf)の3単位計測+(lbf & inch: Eタイプ)mm cm m
試験速度 1~1800 deg/min
最大測定
コイル外径
φ50(ストレート形状の時)
荷重検出
移動長さ(Y軸)
±25mm
荷重検出
移動長さ(X軸)
60mm
測定角度 0.1~7200.0 deg
ねじり方向 右及び左
テーブル上下
移動量
80mm
最大消費電力 200VA
電源 AC100V(50/60Hz)、(AC200V Eタイプ)
標準寸法 W 550×D 450×H 520
(ハンドル部除く)
標準重量 約75kg

微小荷重トーションばね試験機 PRO-TTシリーズ

型 名 PRO-TT-01NM PRO-TT-1NM
負荷能力(トルク) 0.1 N・m 1 N・m
レンジ切替(2段) 100 N・mm / 10 N・mm 1000 N・mm / 100 N・mm
最小読み 0.01N・mm / 0.001N・mm 0.1N・mm / 0.01N・mm
試験速度 1~1800 deg/min
最大案内棒直径 φ6.5
荷重検出
移動長さ(Y軸)
トルク半径調整範囲 半径13mm
荷重検出
移動長さ(X軸)
回転半径調整範囲 半径50mm
測定角度 0.1~7200.0 deg
ねじり方向 右及び左
テーブル上下移動量 80mm
最大消費電力 200VA
電源 AC100V(50/60Hz)、(AC200V Eタイプ)
標準寸法 W 550×D 450×H 520
(ハンドル部除く)
標準重量 約75kg

※改善改良のため、製品の仕様や外観は予告なしに変更する場合がございます。
